Thiết bị xử lý cốt lõi
A lò sưởi đốt cho nhà máy lọc dầu là thiết bị nhiệt cốt lõi trong hoạt động lọc dầu, truyền nhiệt từ quá trình đốt cháy nhiên liệu sang xử lý chất lỏng chảy qua cuộn dây dạng ống. Nó cung cấp khả năng kiểm soát nhiệt độ chính xác cho các quy trình lọc dầu quan trọng bao gồm chưng cất dầu thô, hydrocracking, luyện cốc chậm và cải cách xúc tác. Công ty TNHH Tuopu Industry (Jiangsu) là một thương hiệu chuyên nghiệp về lò sưởi và ống lò đúc ly tâm ở Trung Quốc, đóng vai trò là nhà cung cấp cấp một cho SINOPEC, PetroChina và CNOOC, đồng thời là nhà cung cấp đủ tiêu chuẩn cho Tập đoàn Sinochem. Công ty vận hành một cơ sở sản xuất lò sưởi đốt quy mô lớn, một cơ sở sản xuất ống lò thông minh và một bến tàu cuộn/cuộn, cung cấp các dịch vụ hợp đồng EPC cho lò sưởi cho khách hàng trong các ngành công nghiệp hóa dầu, hóa chất than và lọc dầu.
Các loại cốt lõi của lò sưởi đốt nhà máy lọc dầu
R
lò phản ứng
Phản ứng gia nhiệt và xúc tác xảy ra đồng thời bên trong các ống ở nhiệt độ 850 đến 1000 độ C, được sử dụng cho quá trình hydrocracking và Reforming xúc tác.
D
Lò sưởi chưng cất
Nâng dòng hydrocarbon đến nhiệt độ cụ thể mà không gây nứt, dùng để chưng cất thô và tách chất thơm.
Theo tiêu chuẩn API 560, các cấu hình máy sưởi phổ biến bao gồm máy sưởi hình trụ thẳng đứng, máy sưởi cuộn ngang cabin, máy sưởi hộp có ống dọc và máy sưởi cuộn xoắn ốc. Lò sưởi hình trụ thẳng đứng mang lại hiệu quả truyền nhiệt cao và phân bổ nhiệt độ đồng đều. Máy sưởi cuộn ngang cabin có thiết kế nhỏ gọn với diện tích tối thiểu. Máy sưởi dạng hộp có ống thẳng đứng cho phép tiếp cận bảo trì dễ dàng. Bộ gia nhiệt cuộn xoắn ốc giảm thiểu sự sụt giảm áp suất và khả năng tắc nghẽn. Công ty TNHH Tuopu Industry (Jiangsu) tận dụng các giải pháp kỹ thuật hoàn thiện và khả năng sản xuất sản phẩm cốt lõi độc lập để tùy chỉnh tất cả các loại máy sưởi này.
Hiệu suất nhiệt và tối ưu hóa
85-92 %
Phạm vi hiệu suất nhiệt điển hình
60-65 %
Tỷ lệ chi phí năng lượng trong tổng chi phí vận hành
20-25 ° F
Tăng nhiệt độ phim
Tăng gấp đôi tốc độ luyện cốc

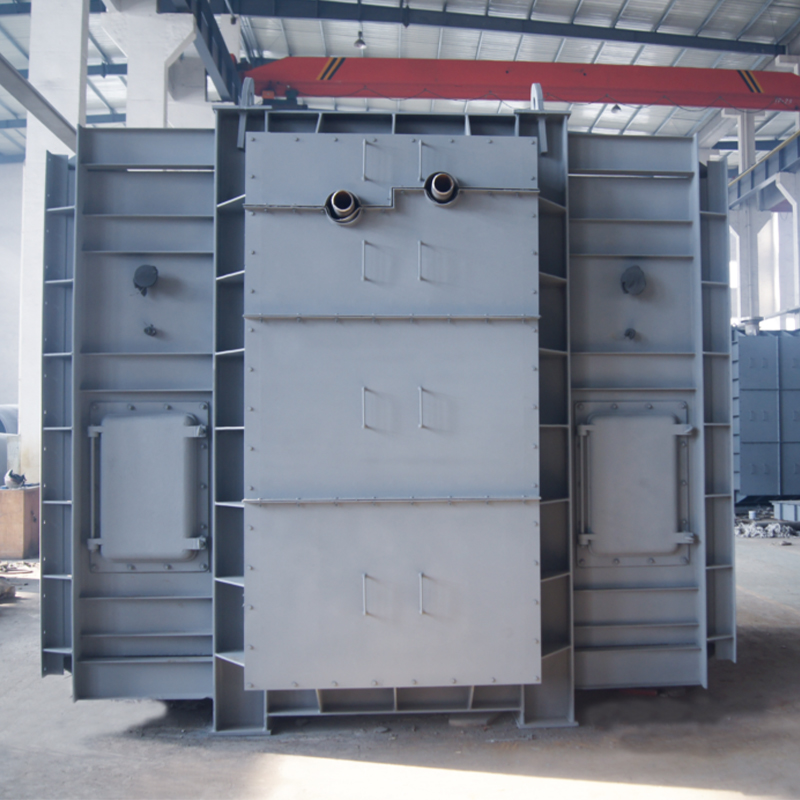

Phần bức xạ hoạt động ở nhiệt độ cao nhất trong lò sưởi, nơi nhiệt độ kim loại ống quyết định trực tiếp đến tuổi thọ của thiết bị. Phần đối lưu thu hồi nhiệt thải từ khí thải thông qua các ống có vây, đóng vai trò là yếu tố quan trọng trong việc nâng cao hiệu suất tổng thể. Công ty TNHH Tuopu Industry (Jiangsu) nhấn mạnh đến việc phân phối dòng nhiệt đồng đều trong phần bức xạ và tối ưu hóa việc thu hồi nhiệt thải trong phần đối lưu. Than cốc đại diện cho thách thức chính ảnh hưởng đến hoạt động chu kỳ dài. Cứ tăng nhiệt độ màng từ 20 đến 25 độ F thì tốc độ luyện cốc tăng gần gấp đôi. Công ty TNHH Tuopu Industry (Jiangsu) đã tích lũy kinh nghiệm sâu rộng về tối ưu hóa lò sưởi thông qua sự hợp tác chặt chẽ với Viện Đông Trung Quốc, Viện Huafu và Viện Lạc Dương.
Danh mục sản phẩm công nghiệp Tuopu
| Tên sản phẩm | Đơn vị ứng dụng | Chức năng cốt lõi |
| Lò sưởi đốt cho CDU và VDU | Đơn vị chưng cất thô | Đun nóng dầu thô đến nhiệt độ chưng cất để tách thành phần |
| Lò sưởi đốt bằng hydrocracking | Đơn vị hydrocracking | Cung cấp nguồn nhiệt nhiệt độ cao cho phản ứng hydrocracking dầu nặng |
| Máy sưởi hydrocracking cặn | Đơn vị xử lý thủy điện dư lượng | Xử lý cặn kim loại cao có hàm lượng lưu huỳnh cao để nâng cao hiệu suất dầu nhẹ |
| Máy cải tạo thế hệ hydro | Đơn vị sản xuất hydro | Cung cấp nhiệt độ 1000 độ C cho quá trình cải cách hơi hydrocarbon |
| Lò sưởi cải cách bốn trong một | Đơn vị cải cách xúc tác | Tích hợp gia nhiệt phản ứng đa lượt để cải thiện độ nén của thiết bị |
| Lò sưởi luyện cốc bị trì hoãn | Đơn vị luyện cốc bị trì hoãn | Nung cặn nặng đến nhiệt độ nứt để sản xuất than cốc dầu mỏ |
| Bộ gia nhiệt cho thiết bị visbreak | Đơn vị vi phạm | Giảm độ nhớt của dầu nặng để cải thiện đặc tính dòng chảy |
| Lò sưởi đốt dầu diesel | Đơn vị xử lý hydro Diesel | Gia nhiệt sơ bộ nguyên liệu cho các phản ứng khử lưu huỳnh và khử nitrat |
| Lò sưởi đốt lại Xylene | Đơn vị tách thơm | Cung cấp nguồn nhiệt reboiler cho cột chưng cất xylene |
| Lò đốt lưu huỳnh | Đơn vị thu hồi lưu huỳnh | Đốt khí thải chứa lưu huỳnh đạt tiêu chuẩn môi trường |
Lựa chọn vật liệu và độ bền
01
Ống phần bức xạ
Ống thép hợp kim đúc ly tâm dòng HP, ổn định trên 950 độ C, có khả năng chống rão ở nhiệt độ cao và chống cacbon hóa
➔
02
Vây đối lưu
Cân bằng khả năng chịu nhiệt với khả năng chống ăn mòn của khí thải để thu hồi nhiệt thải hiệu quả
➔
03
Vật liệu chịu lửa mô-đun
Module sợi chịu lửa nhẹ, cách nhiệt vượt trội, lắp đặt dễ dàng, thay thế gạch truyền thống
Công ty TNHH Tuopu Industry (Jiangsu) vận hành dây chuyền sản xuất ống lò đúc ly tâm thông minh, sản xuất các bộ phận cốt lõi bao gồm ống nứt ethylene và cuộn bức xạ có khả năng chống rão ở nhiệt độ cao và đặc tính chống cacbon hóa tuyệt vời. Công ty áp dụng cấu trúc lớp lót chịu lửa dạng mô-đun trong thiết kế lò đốt, kết hợp với cách bố trí đầu đốt được tối ưu hóa, để đạt được sự phân bố trường nhiệt độ đồng đều và ngăn ngừa hư hỏng ống do quá nhiệt cục bộ.
Vận hành an toàn và tuân thủ môi trường
⚠
Dữ liệu quan trọng
Mỗi phần trăm tăng lên trong tỷ lệ không khí dư thừa sẽ làm tăng mức tiêu thụ nhiên liệu khoảng 0,5 phần trăm, với mức tăng tương ứng về lượng khí thải NOx và CO2. Công ty TNHH Tuopu Industry (Jiangsu) tích hợp các hệ thống kiểm soát quá trình đốt cháy tiên tiến trong thiết kế lò đốt, đạt được mục tiêu kép là tối ưu hóa quá trình đốt cháy và kiểm soát khí thải thông qua giám sát chính xác hàm lượng oxy trong khí thải và nhiệt độ thành ống.
Trong giai đoạn khởi động và tắt máy, lò sưởi đốt có nguy cơ an toàn cao nhất trong hoạt động của nhà máy lọc dầu. Các giải pháp kỹ thuật của Tuopu Industry (Jiangsu) Co., Ltd. tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế, kết hợp hệ thống phát hiện ngọn lửa, ngắt nhiên liệu và khóa liên động thông gió đáng tin cậy để đảm bảo vận hành an toàn trong suốt vòng đời của toàn bộ thiết bị.
Câu hỏi thường gặp
Q1
Hiệu suất nhiệt mà lò sưởi đốt trong nhà máy lọc dầu thường đạt được là bao nhiêu?
Lò sưởi đốt trong nhà máy lọc dầu hiện đại thường đạt được hiệu suất nhiệt từ 85 đến 92%. Phần bức xạ truyền nhiệt thông qua đối lưu và bức xạ, trong khi phần đối lưu thu hồi nhiệt thải bằng các ống có vây. Duy trì tỷ lệ không khí dư thích hợp, thường xuyên làm sạch cặn bám ở phần đối lưu và tối ưu hóa hình dạng ngọn lửa của đầu đốt là những biện pháp hiệu quả.
Q2
Nguyên nhân chính gây ra hiện tượng luyện cốc là gì và cách phòng ngừa
Quá trình tạo cốc chủ yếu là do nhiệt độ màng thành ống quá cao, vận tốc chất lỏng thấp và thời gian lưu trú kéo dài. Dữ liệu công nghiệp cho thấy rằng cứ tăng nhiệt độ màng từ 20 đến 25 độ F thì tốc độ luyện cốc tăng khoảng gấp đôi. Phòng ngừa bao gồm tăng vận tốc khối để giảm nhiệt độ màng, tối ưu hóa việc phun hơi nước có thể giảm tốc độ luyện cốc khoảng 16% và áp dụng bố trí nhiều đầu đốt ngọn lửa nhỏ.
Q3
Các cấu hình lò sưởi chính được sử dụng trong các nhà máy lọc dầu là gì
Theo tiêu chuẩn API 560, các cấu hình phổ biến bao gồm máy sưởi hình trụ thẳng đứng có hiệu suất cao và phân bổ đồng đều, máy sưởi cuộn ngang cabin có cấu trúc nhỏ gọn, máy sưởi dạng hộp với ống dọc để dễ bảo trì và máy sưởi cuộn xoắn ốc cho chất lỏng có độ nhớt cao. Việc lựa chọn phụ thuộc vào yêu cầu quy trình, điều kiện địa điểm và ngân sách đầu tư.
Q4
Độ dài chu kỳ vận hành điển hình của lò sưởi đốt là bao nhiêu
Chu kỳ hoạt động khác nhau tùy theo loại quy trình và nguyên liệu. Lò sưởi luyện cốc bị trì hoãn thường trải qua quá trình phân hủy trực tuyến cứ sau 3 đến 6 tháng, với quá trình phân hủy bằng không khí hơi nước khoảng 12 tháng một lần. Lò sưởi chưng cất thô có thể đạt được chu kỳ từ 3 đến 5 năm. Tối ưu hóa các thông số, tăng cường giám sát và giải mã kịp thời giúp kéo dài chu kỳ vận hành.
Q5
Những vật liệu nào thường được sử dụng cho ống phần bức xạ
Ống tiết diện bức xạ hoạt động ở nhiệt độ 850 đến 1000 độ C, thường sử dụng ống thép hợp kim đúc ly tâm dòng HP như HP-50 và HP-Plus. Những vật liệu này thể hiện khả năng chống rão ở nhiệt độ cao, chống cacbon hóa và chống oxy hóa tuyệt vời. Công ty TNHH Tuopu Industry (Jiangsu) vận hành dây chuyền sản xuất ống lò đúc ly tâm thông minh.
Q6
Làm thế nào để giảm lượng khí thải NOx từ lò sưởi đốt
Các phương pháp tiếp cận chính bao gồm lắp đặt đầu đốt có hàm lượng NOx thấp sử dụng quá trình đốt theo giai đoạn và tuần hoàn khí thải để kiểm soát lượng khí thải dưới 30 miligam trên một mét khối thông thường, tối ưu hóa nhiệt độ làm nóng sơ bộ không khí đốt, kiểm soát chính xác tỷ lệ không khí dư thừa và thực hiện bảo trì đầu đốt thường xuyên.
Q7
Sự tắc nghẽn của phần đối lưu ảnh hưởng như thế nào đến hoạt động của lò sưởi
Sự tắc nghẽn ở phần đối lưu làm giảm đáng kể hiệu suất truyền nhiệt, dẫn đến nhiệt độ ống khói và mức tiêu thụ nhiên liệu tăng lên. Lớp cặn đóng vai trò cách nhiệt. Việc vệ sinh thường xuyên bằng máy thổi muội hơi nước là điều cần thiết. Hơi nước ướt gây ra hiện tượng xói mòn, do đó việc đảm bảo độ khô bằng hơi nước là rất quan trọng.
Q8
Ưu điểm của hợp đồng EPC cho dự án lò sưởi là gì
Hợp đồng EPC tích hợp thiết kế, mua sắm và xây dựng dưới một đơn vị chịu trách nhiệm duy nhất, rút ngắn tiến độ một cách hiệu quả và giảm chi phí quản lý giao diện. Công ty TNHH Tuopu Industry (Jiangsu) sở hữu khả năng EPC lò sưởi với cơ sở sản xuất lớn và kinh nghiệm quản lý dự án sâu rộng.
Khuyến nghị lựa chọn
Dự án nhà máy lọc dầu mới
Ưu tiên các cấu hình máy sưởi hiệu quả cao, tự động hóa cao để giảm chi phí vận hành lâu dài. Phần bức xạ nên sử dụng ống đúc ly tâm bằng hợp kim nhiệt độ cao, phần đối lưu nên sử dụng ống vây chống ăn mòn và lớp lót chịu lửa nên sử dụng cấu trúc sợi mô-đun.
Dự án cải tạo
Tập trung vào việc đánh giá tiềm năng cải thiện hiệu quả năng lượng và lộ trình tuân thủ phát thải. Thiết lập hệ thống giám sát nhiệt độ tường toàn diện, thực hiện điều chỉnh tối ưu hóa quá trình đốt cháy thường xuyên và xây dựng lịch trình khử mùi khoa học là chìa khóa để vận hành an toàn lâu dài.
Tuopu Industry (Jiangsu) Co., Ltd., thông qua sự hợp tác sâu sắc với các viện nghiên cứu nổi tiếng, khả năng sản xuất sản phẩm cốt lõi độc lập và kinh nghiệm kỹ thuật sâu rộng, cung cấp cho khách hàng nhà máy lọc dầu toàn cầu sự hỗ trợ trọn đời từ thiết kế ý tưởng đến dịch vụ hậu mãi.
