Ống cải cách là gì?

A ống cải cách là ống hợp kim chịu nhiệt đúc ly tâm được lắp đặt bên trong phần bức xạ của lò cải cách công nghiệp. Nó mang hỗn hợp khí xử lý và hơi nước qua lớp xúc tác, hấp thụ nhiệt qua thành của nó để hydrocarbon chuyển đổi thành khí tổng hợp giàu hydro ở nhiệt độ thường đạt tới 800 đến 900 độ C. Nói tóm lại, ống cải cách vừa là ranh giới áp suất vừa là bề mặt truyền nhiệt giúp cho quá trình cải cách xúc tác có thể thực hiện được.

Ống Reformer thực sự làm được những gì

Bên trong một thiết bị cải cách sản xuất hydro, hàng chục, thậm chí hàng trăm ống này được treo thẳng đứng trong lò, chứa đầy chất xúc tác gốc niken. Các đầu đốt xung quanh dãy ống làm tăng nhiệt độ thành ngoài lên cao hơn nhiều so với nhiệt độ khí bên trong, thúc đẩy phản ứng Cải cách hơi nước khi hỗn hợp chảy xuống qua chất xúc tác. Bởi vì một bên thành ống tiếp xúc với nhiệt độ cực cao và một bên là khí phản ứng áp suất cao, nên bộ phận này phải chống lại sự biến dạng từ biến, quá trình cacbon hóa và mỏi nhiệt trong nhiều năm mà không bị hỏng hóc.

Các kỹ sư đôi khi gọi thành phần tương tự là ống xúc tác vì nó giữ điện tích chất xúc tác hoặc ống phản ứng vì phản ứng chuyển đổi xảy ra bên trong nó. Cả ba thuật ngữ đều mô tả cùng một bộ phận vật lý trong lò cải cách, mặc dù ống xúc tác phổ biến hơn trong ống phản ứng và xử lý hóa học nói chung trong bối cảnh học thuật hoặc quy trình kỹ thuật.

Điều kiện hoạt động và thông số kỹ thuật điển hình

Thiết kế ống cải cách bị chi phối bởi một tập hợp các thông số vận hành hẹp nhưng đòi hỏi khắt khe. Phạm vi điển hình được thấy trong các nhà máy hydro và khí tổng hợp bao gồm:

Những con số này thay đổi tùy theo công suất nhà máy, nguyên liệu thô và thiết kế lò nung, vì vậy các ống thường được thiết kế theo từng dự án thay vì bán theo một danh mục cố định.

Các tính năng thiết kế chính quyết định hiệu suất

Bốn đặc điểm thiết kế giúp phân biệt ống Reformer đáng tin cậy với ống bị hư hỏng sớm.

• Độ rão và khả năng chịu nhiệt. Ống phải duy trì ứng suất nhiệt độ cao liên tục mà không bị giãn dài hoặc đứt dần trong suốt thời gian sử dụng.
• Hình học bên trong thống nhất. Đường kính lỗ khoan và độ dày thành ổn định giữ cho dòng khí và chất xúc tác được đóng gói đồng đều, giúp ngăn ngừa các điểm nóng cục bộ.
• Chống ăn mòn và cacbon hóa. Bề mặt hợp kim phải chống lại sự tấn công từ hơi nước, khí hydro và khí quyển giàu carbon trong hàng nghìn giờ hoạt động.
• Độ chính xác kích thước. Dung sai chặt chẽ về độ thẳng và độ tròn giúp đơn giản hóa việc lắp đặt tại hiện trường và giảm sự tập trung ứng suất tại các mối hàn và mặt bích.

Sản phẩm ống lò liên quan

Ngoài ống cải cách tiêu chuẩn, một số thành phần liên quan được sử dụng trong các hệ thống lò Reforming, Cracking và DRI. Mỗi loại được thiết kế cho một môi trường nhiệt và quy trình cụ thể.

Reforming Ống cải cách

Công nghiệp DRI Ống cải cách DRI

Lò nứt Cracking Tube (Cuộn dây bức xạ)

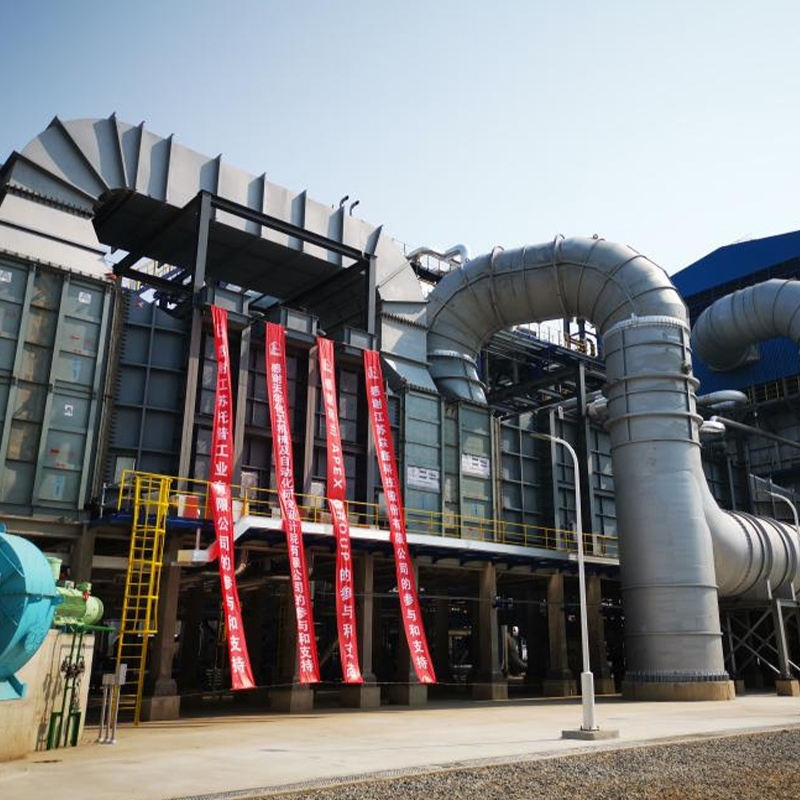

Lọc dầu Máy cải tạo thế hệ hydro

Bộ phận lò tấm ống

So sánh ống cải cách, ống xúc tác và ống phản ứng

Vì ba tên này thường được sử dụng thay thế cho nhau nên bảng dưới đây sẽ làm rõ mỗi thuật ngữ được áp dụng phổ biến hơn ở đâu.

Ứng dụng điển hình

Ống cải cách là thành phần cốt lõi trong bất kỳ quy trình nào yêu cầu chuyển đổi xúc tác ở nhiệt độ cao được kiểm soát bên trong lò nung.

• Đơn vị sản xuất hydro trong nhà máy lọc dầu
• Nhà máy cải cách khí metan để sản xuất amoniac và metanol
• Lò xử lý hóa dầu và than
• Lò phản ứng xúc tác công nghiệp dùng trong dây chuyền sản xuất sắt khử trực tiếp

Vật liệu thường được sử dụng trong sản xuất

Hầu hết các ống Reformer đều được đúc ly tâm từ hợp kim chịu nhiệt niken-crom, vì phương pháp đúc này tạo ra cấu trúc hạt mịn, đồng đều có khả năng chống rão tốt hơn vật liệu rèn. Các họ hợp kim phổ biến bao gồm các loại HP đã được sửa đổi được gia cố bằng niobi và các nguyên tố hợp kim vi mô như titan hoặc zirconi, giúp cải thiện độ bền nhiệt độ cao và kéo dài tuổi thọ sử dụng trong chu trình nhiệt liên tục.

Cách chọn ống Reformer phù hợp cho dự án

Việc chọn ống Reformer là một quyết định kỹ thuật dành riêng cho từng dự án chứ không phải là mua theo danh mục. Các yếu tố sau đây thường hướng dẫn quá trình lựa chọn.

• Điều kiện quá trình. Xác nhận nhiệt độ thiết kế, áp suất và thành phần nguyên liệu, vì chúng xác định loại hợp kim và độ dày thành yêu cầu.
• Bố trí lò. Chiều dài, đường kính và thiết kế đầu ống phải phù hợp với cấu trúc lò hiện có hoặc theo kế hoạch.
• Tuổi thọ sử dụng dự kiến. Tuổi thọ thiết kế dài hơn thường đòi hỏi các hợp kim cao cấp hơn và dung sai sản xuất chặt chẽ hơn.
• Trình độ của nhà sản xuất. Các nhà cung cấp có chứng chỉ thiết bị áp suất được công nhận và hồ sơ theo dõi với các nhà khai thác hóa dầu lớn có xu hướng đưa ra biện pháp kiểm soát chất lượng nhất quán hơn.

Câu hỏi thường gặp

Tuổi thọ của ống Reformer thường kéo dài bao lâu? Trong điều kiện vận hành thích hợp, một ống Reformer được sản xuất tốt thường đạt tuổi thọ thiết kế từ 80.000 đến 100.000 giờ hoạt động, khoảng 9 đến 11 năm, trước khi nên thay thế.

Kích thước ống cải cách có thể được tùy chỉnh? Đúng. Đường kính, chiều dài, độ dày thành và thành phần hợp kim thường được điều chỉnh để phù hợp với yêu cầu quy trình và thiết kế lò cụ thể của từng dự án.

Điều gì gây ra sự cố ống Reformer sớm? Các nguyên nhân thường gặp nhất là quá nhiệt cục bộ do nung không đều, cacbon hóa do tiếp xúc lâu với bầu khí quyển giàu carbon và hư hỏng do rão tích lũy do vận hành trên nhiệt độ thiết kế.
